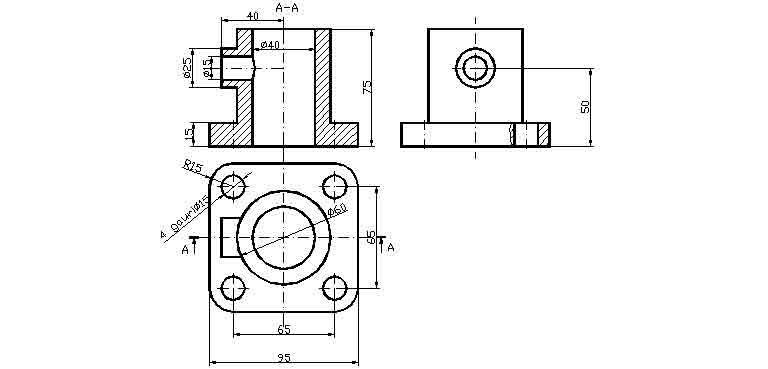

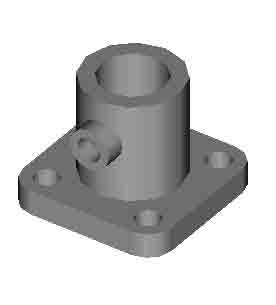

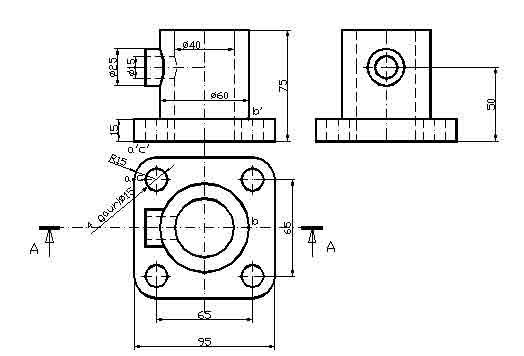

1.5.3.1. Reprezentarea şi cotarea vederilor şi secţiunilor-STAS 103-84 , SR ISO 5457:2002 , SR ISO 7200:1994 , STAS 105-87, STAS 104-80, SR ISO 3098-1:1993, SR ISO 129:1994,SR EN ISO 5455:1997, DIM, REGION 46. Realizaţi cu ajutorul comenzilor AutoCAD un studiu pentru proiectarea, pe calculator, a vederilor piesei din figura 9 (Tabel 4, etapele 1..8). Rezolvarea tridimensionala este prezentatǎ în figura 8 iar rezolvarea ortogonalǎ în figura 10 şi în tabelul 4 , etapele 9, 10 şi 11 (dimensiunile sunt în mm). Realizaţi editarea pe un format A3 şi completaţi indicatorul. Se verificǎ, la final, valoarea ariei (mm2) regiunii compozite formatǎ în planul orizontal, prin scǎderea din regiunea 1 (delimitatǎ de conturul flanşei) a regiunilor 2, 3, 4 ( cele 4 cercuri) şi a regiunii 5 (generatǎ prin reunirea contururilor exterioare ale cilindrului vertical şi orizontal) .

Fig.8	Fig.9	Fig.10
