TESTARE

pagina anterioarǎ planificarea orelor de laborator

Proiectaţi pe calculator reprezentarea ortogonalǎ( scara S=1:1, STAS 614-76) a pieselor din figurile 20 şi realizaţi cotarea acestora.

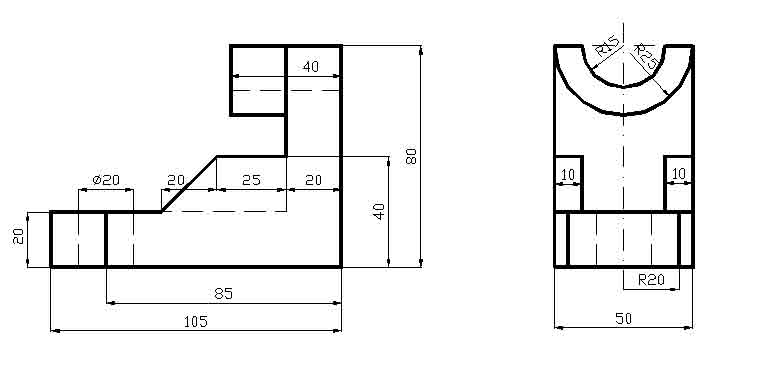

Fig.20.a

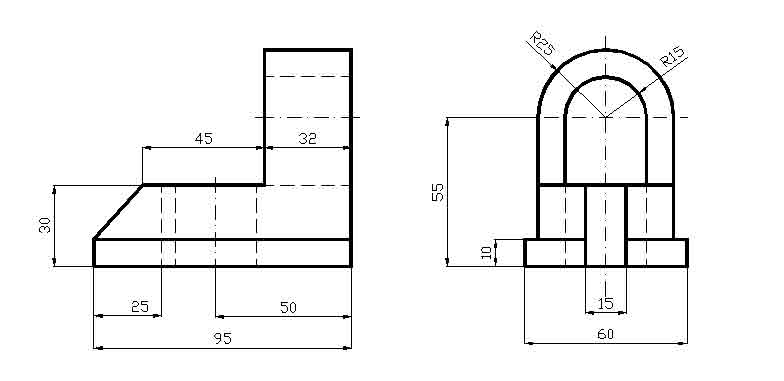

Fig.20.b

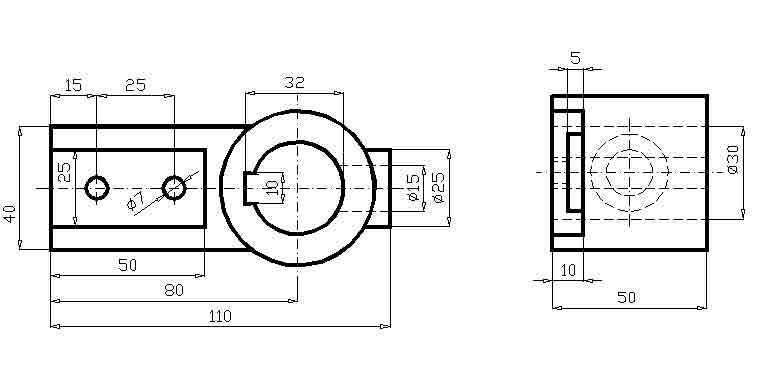

Fig.20.c

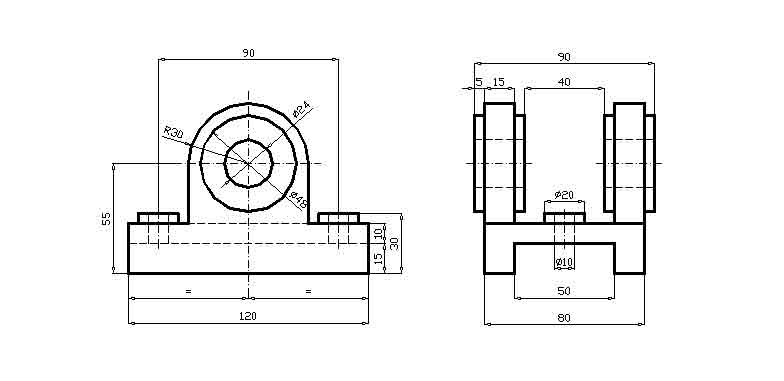

Fig.20.d

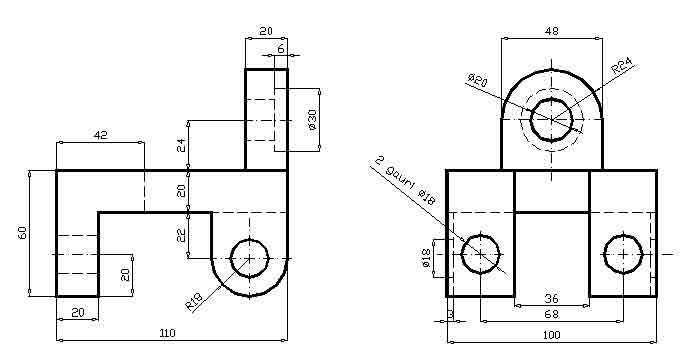

Fig.20.e

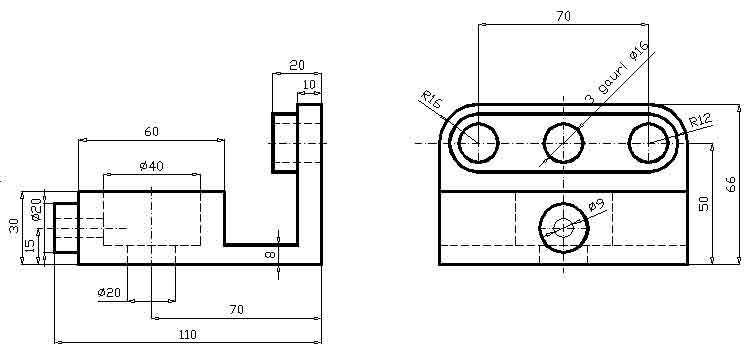

Fig.20.f

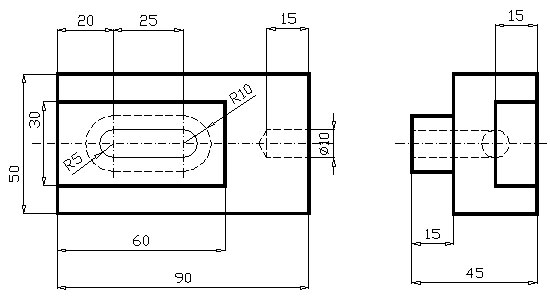

Fig.20.g

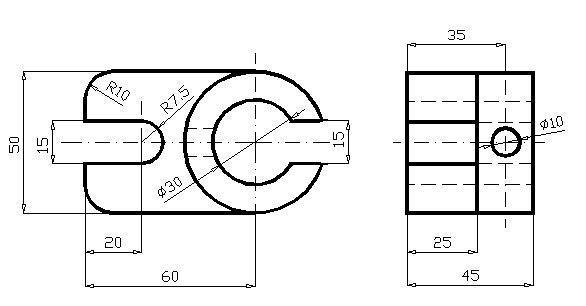

Fig.20.h

Fig.20.i

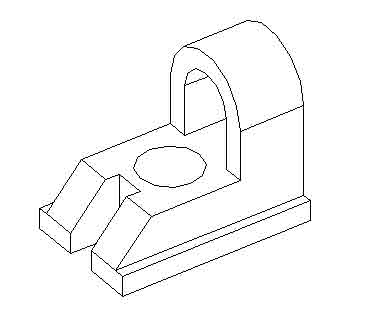

Fig.20.j

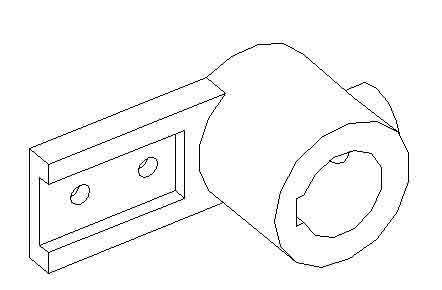

Fig.20.k

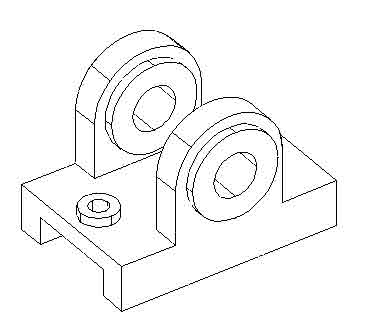

Fig.20.l

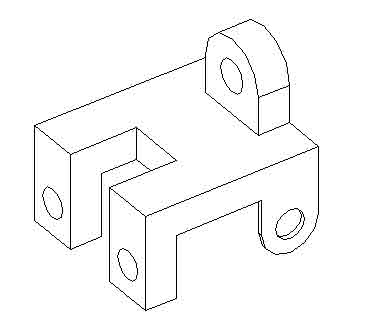

Fig.20.m

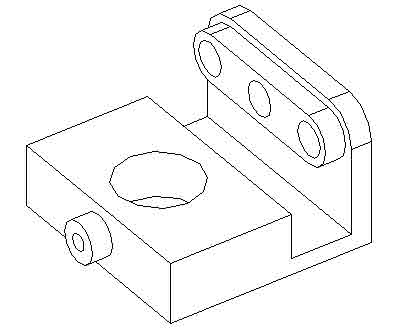

Fig.20.n

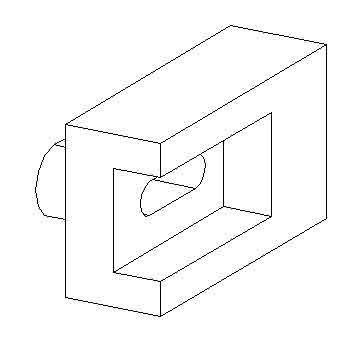

Fig.20.o

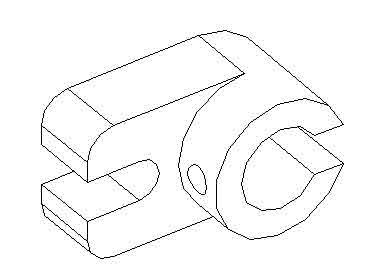

Fig.20.p

Fig.20.a	Fig.20.b	Fig.20.c	Fig.20.d	Fig.20.e	Fig.20.f	Fig.20.g	Fig.20.h
Fig.20.i	Fig.20.j	Fig.20.k	Fig.20.l	Fig.20.m	Fig.20.n	Fig.20.o	Fig.20.p
