44. Sa se realizeze reprezentarea īn proiecţie ortogonalǎ pentru piesa realizatǎ la aplicaţia 37 , astfel:
a) reprezentarea traseelor de secţionare (intersecţia piesei cu plane de front de profil şi de nivel īn layer-ele īn care se gǎsesc planele) pentru eliminarea muchiilor invizibile şi īngroşarea muchiilor vizibile (g=1mm) (Layer- FRONT, NIVEL, PROFIL);
b) haşurarea secşiunilor (Layer-e FRONT, NIVEL, PROFIL);
c) marcarea şi notarea traseelor de secţionare (urmele planelor ) şi a secţiunilor (Layer-e FRONT. NIVEL, PROFIL).
Comenzi: (FILE/OPEN), LAYER, HATCH (ANSI31), PLINE (W=1), LINE, BLOCK, INSERT, DTEXT(5), , CHANGE (DASHDOT), LTSCALE, OSNAP
( END)
Punct de start: Se porneşte de la aplicaţia 37 rezolvatǎ īn fişierul INDICATIVGRUPA2.DWG.

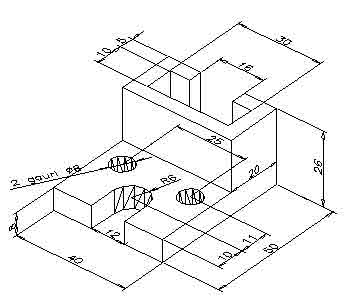

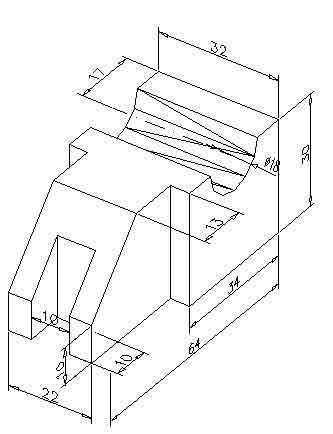

45. Sǎ se precizeze traseele de secţionare , astfel īncāt sǎ fie eliminate liniile īntrerupte , pentru piesele din figurile 18 a şi b, din capitolul 2 ( desen pe hārtie).
|
