1.5.3.2. Secţionarea pieselor 47. Sǎ se modeleze prismele ce compun corpul din figura 11 şi sǎ se realizeze o secţiune cu un plan paralel cu planul vertical de proiecţie (se priveşte din direcţia sud-est). Se dau :

a) în tabelul 5 , dimensiunile celor 4 prisme ce formeazǎ corpul din figura 11.a.	Fig.11.a

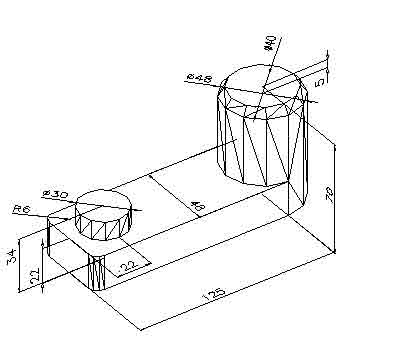

b) Sǎ se modeleze solidul compozit din figura 11.b;	Fig.11.b

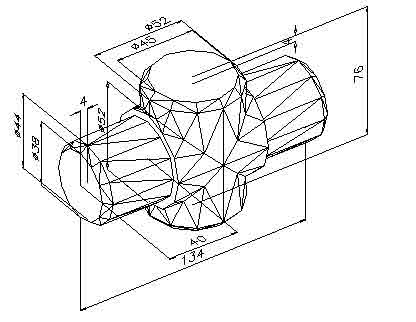

c) Sǎ se modeleze solidul compozit din figura 11.c;	Fig.11.c
d) Sǎ se modeleze solidul compozit din figura 11.d;	Fig.11.d

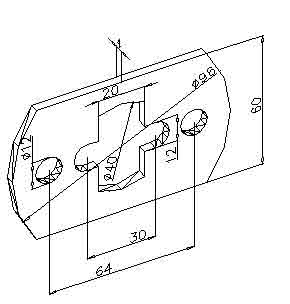

e) Sǎ se modeleze solidul compozit din figura 11.e;	Fig.11.e

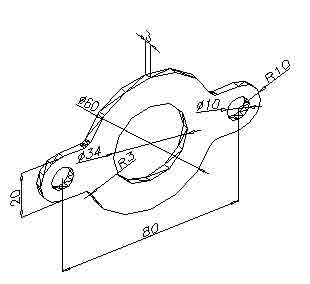

f) Sǎ se modeleze solidul compozit din figura 11.f;	Fig.11.f
