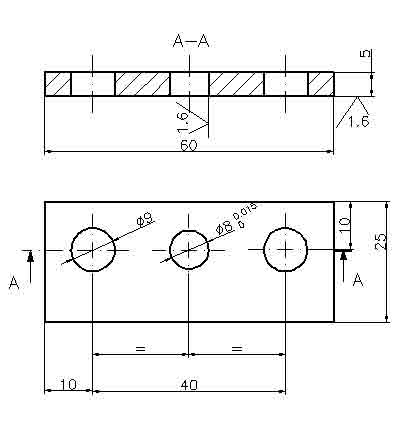

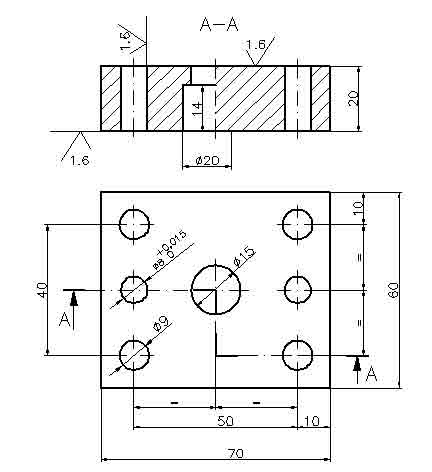

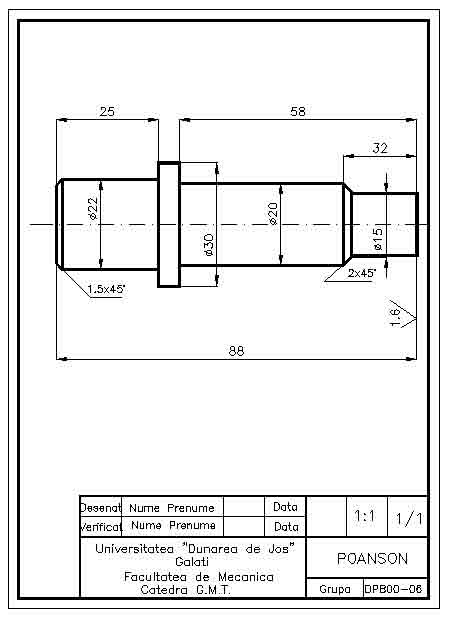

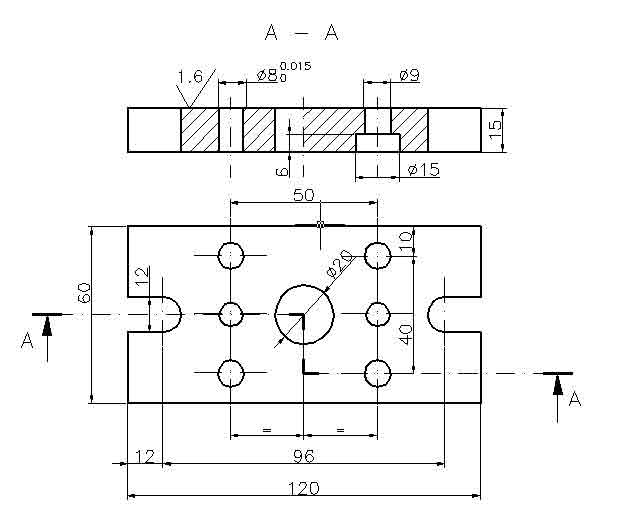

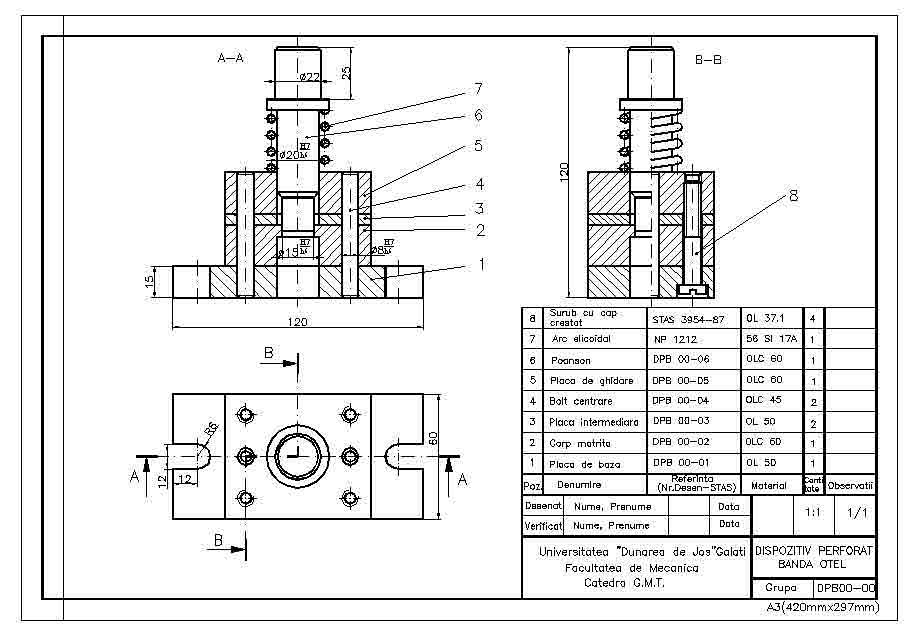

APLICAŢIA 52 În figurile 21 a,b,c şi d sunt date rezolvǎrile grafice pentru placa de bazǎ, placa intermediarǎ , corpul matriţei şi placa de ghidare. În figura 21.e este realizat desenul poansonulu pe un format A4(210mmx297mm) iar în figura 21.f este prezentatǎ asamblarea componentelor menţionate. Acestea, împreunǎ cu arcul elicoidal, formeazǎ un dispozitiv de perforat bandǎ de oţel. Realizaţi proiectarea pe calculator a pieselor componente şi a ansamblului , pentru piesele din figurile 21.a,b,c, d, e şi f, pentru primele 4 desene trasând şi chenarul cu indicator. S-a folosit SR ISO 4287:2000 pentru notarea stǎrii suprafeţelor , SR ISO 6400:1995 pentru reprezentarea filetelor şi SR ISO 406:1991 pentru indicarea toleranţelor la dimensiuni liniare.

Fig.21.a	Fig.21.b	Fig.21.c	Fig.21.d	Fig.21.e	Fig.21.f
